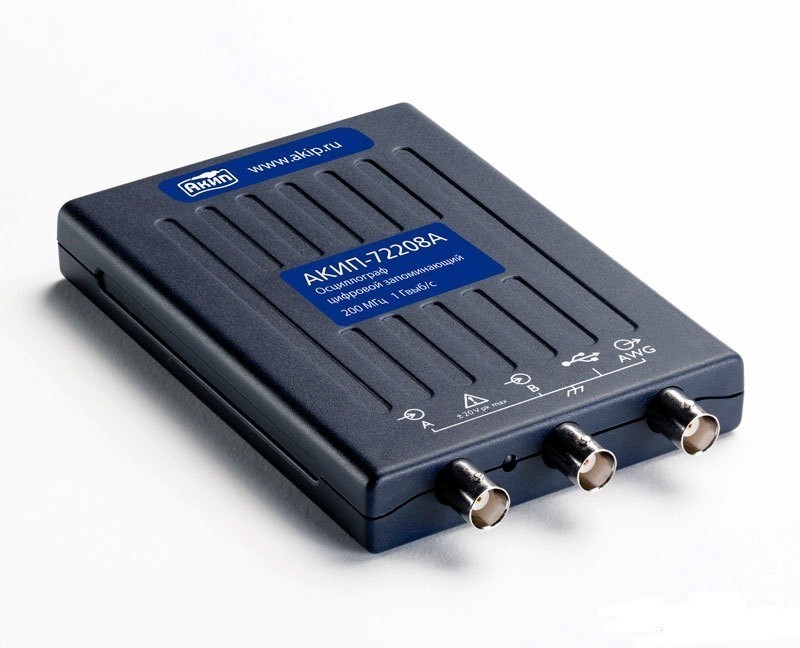

АКИП-72207A — USB-осциллограф

АКИП-72207A — USB-осциллограф
Артикул: 403045
Гарантия: 60 мес.
Бренд: АКИП
Цена:
46 747 Р
Доступен для заказа
Добавить к сравнению

Особенности USB-осциллографа АКИП-72207A

  • «3 в 1»: осциллограф, анализатор спектра, генератор сигналов (ФГ/ СПФ) + анализ последовательных данных
  • Осциллограф: 2 канала
  • Полоса пропускания: 100 МГц
  • Разрешение АЦП: 8 бит (до 12 бит в реж ERes)
  • Макс. частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц
  • Макс. объем памяти: 40 кБ
  • Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x50.000)
  • НЧ фильтр в полной полосе пропускания
  • Цифровая регистрация на ПК (streaming mode): дискретизация 1 МГц, при использовании ресурсов SDK - дискретизация определяется системными параметрами ПК
  • Функциональный генератор (до 1 МГц/ ±2 В): синус, меандр, треугольник, пост. напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (halfsine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)
  • Формирование сигналов СПФ/ AWG(до 1 МГц/ ±2 В): ЦАП 12 бит, частота дискретиз. до 20 МГц, память до 8 кБ
  • Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 МБ
  • Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT)
  • Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π)
  • Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
  • Допусковый контроль (тест по маске)
  • Интерфейс USB 2.0 (управление от внешнего ПК)
  • ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (32/ 64 битн.)
  • Ультракомпактность, масса 0,2 кг
  • Гарантия 5 лет

Технические характеристики USB-осциллографа АКИП-72207A

Параметр Значение
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Число входных каналов 2
Полоса пропускания (-3 дБ) 0…100 МГц
Коэф. отклонения (Коткл.) 10 мВ/дел…4 В/дел
Вид входа 1 МОм: открытый, закрытый
Погрешность установки Коткл ± 3 % от полной шкалы
Время нарастания ≤ 3,5 нс
Входное сопротивление 1 МОм / 13 пФ
Макс. входное напряжение ± 20 В
Защита входа ± 20 В (DC + ACпик)
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэф. развертки (Кразв.) 1 нс ... 5000 с / дел
Погрешность установки Кразв. ± 50 ppm (± 0,005 %)
Режимы работы Основной, ZOOM окно, X-Y
СИНХРОНИЗАЦИЯ
Источники синхросигнала Любой из 2-х каналов (A/B)
Условия запуска развертки Фронт, по длительности, окно, по длит. в окне (гистерезис),
отложенная, отложенная в окне, по уровню, по интервалу,
логические условия, рант
Режим запуска Однокр., ждущий, автоколебательный, без синхронизации,
сегмент. развертка, эквивалентный
Уровень запуска в полном диапазоне входного напряжения
АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
Разрешение по вертикали 8 бит (12 бит в режиме ERES)
Частота дискретизации (однокр. сигнал) 1 кан. 1 ГГц
2 кан. 500 МГц
Эквив. част. дискретизации 10 ГГц
Длина памяти (при объедении) 40 кБ
Интерполяция Линейная, Sin (X)/ х
Режимы сбора данных Выборка, послесвечение, цифровой самописец (ROLL)
КУРС. ИЗМЕРЕНИЯ
Функции ΔU; ΔT; 1/ΔT
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
По вертикали Пик-пик, амплитуда, максимальное, минимальное,
«высокий» уровень,«низкий» уровень, среднее,
среднеквадратическое, выбросы на вершине и в паузе
По горизонтали Частота; период; время нарастания и спада;
+/- ширина импульса, +/- скважность, задержка
Статистика Максимум, минимум, среднее, СКО
МАТЕМАТИКА
Функции −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm,
sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh,
freq, derivative, integral, min, max, average, peak, delay
Операторы Любой кан. (A/B), опорная осциллогр.(ref), время, число-π(пи)
АНАЛИЗАТОР СПЕКТРА
Диапазон входных частот 0…100 МГц
Индикация спектрограммы Амплитуда, среднее значение, удержание пика
Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана,
фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
Глубина БПФ (точек) 128…1.048.576 точек (1 М)
ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР
Формы выходных сигналов Синус, меандр, треугольник, постоянное напряжение (DC),
Sin(х)/x, колоколообразный, бел. шум, ПСП/ PRBS
Диапазон частот 0,03 Гц … 1 МГц
Разрешение ЦАП 12 бит
Выходной уровень ±2 В
Выходное сопротивление 600 Ом
Погрешность уст. ± 1% от полной шкалы
ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ - AWG
Частота дискретизации 20 МГц
Длина памяти СПФ 8 кБ
Разрешение ЦАП 12 бит
Выходной уровень ±2 В
Диапазон частот > 1 МГц
Время нарастания < 120 нс
ДЕКОДИРОВАНИЕ ПОСЛЕД. ДАННЫХ
Формат данных CAN, LIN, I2C, I2S, UART/RS-232, SPI, FlexRay
ДОПУСКОВЫЙ КОНТРОЛЬ
Статистика (Годен/ Не годен) В допуске, не в допуске, общее кол-во тестов
ОБЩИЕ ДАННЫЕ
Источник питания USB порт
Интерфейс USB 2.0 (совместимый с USB 3.0/1.1)
Габаритные размеры 142 × 92 × 19 мм
Масса, не более 0,2 кг


Комплект поставки АКИП-72207A
1.USB-осциллограф АКИП-72207A - 1
2.Кабель USB - 1
3.ПО - 1
4.Руководство по эксплуатации на CD- диске - 1
5.Пробник - 2
