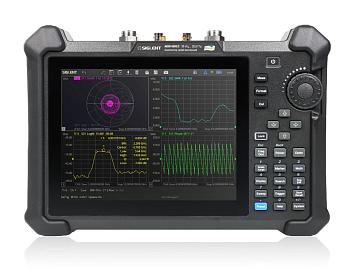

АКИП-6608/1 анализатор цепей векторный

АКИП-6608/1 анализатор цепей векторный
АКИП-6608/1 анализатор цепей векторный
АКИП-6608/1 анализатор цепей векторный
Артикул: ep-4512-28393
Гарантия: АКИП-6608/1 анализатор цепей векторный
Бренд: АКИП
Цена:
2 160 395 Р
Доступен для заказа
Добавить к сравнению

Особенности анализатора цепей векторного АКИП-6608:

  • Рабочий диапазон частот:
    30 кГц … 14 ГГц – АКИП-6608/1;
    30 кГц … 20 ГГц – АКИП-6608/2;
    30 кГц … 26,5 ГГц – АКИП-6608/3;
  • Двухпортовый анализ;
  • Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц;
  • Диапазон установки выходного уровня: - 45 дБм … 10 дБм;
  • Разрешение: 1 Гц, 0,01 дБ;
  • Динамический диапазон: 100 дБ (полоса ПЧ = 10 Гц);
  • Различные виды калибровки: простая, расширенная, полная (от одного до четырех портов), TRL-калибровка;
  • Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (опция);
  • Поддержка инжекторов питания (Bias-Tees);
  • Поддержка GPS для сохранения информации о времени и местоположении;
  • Сенсорный экран, диагональ экрана 21,34 см (разрешение 800x600);
  • Интерфейсы: USB, LAN, GPIB (опция);
  • Дистанционное управление: SCPI/Labview/IVI на базе USBTMC/VXI-11/Socket/Telnet/WebServer;
  • Работа от внешней сети переменного тока или до 4-х часов от встроенного аккумулятора.

Технические характеристики анализатора цепей векторного АКИП-6608/1:

ПараметрЗначение
АКИП-6608/1АКИП-6608/2АКИП-6608/3
Ключевые спецификации
Диапазон частот30 кГц … 14 ГГц30 кГЦ … 20 ГГЦ30 кГц … 26,5 ГГц
Число портов2
Разрешение1 Гц, 0,01 дБ
Диапазон полос пропускания фильтров промежуточной частоты (ПЧ) приемника (IFBW)10 Гц … 3 МГц
Динамический диапазон (ПЧ 10 Гц)30 кГц … 50 кГц           60 дБ
>50 кГц … 200 кГц           80 дБ
>200 кГц … 6,2 ГГц           100 дБ
>6,2 ГГц … 9 ГГц           100 дБ
>9 ГГц … 20 ГГц           100 дБ
>20 ГГц … 26,5 ГГц           70 дБ
ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЬНОГО ПОРТА (ИСТОЧНИК)
Выходная частота
Диапазон частот30 кГц … 14 ГГц30 кГЦ … 20 ГГЦ30 кГц … 26,5 ГГц
Разрешение1 Гц
Пределы допускаемой относительной погрешности частоты опорного генератораСтандартное исполнение: ±1*10-6 (23 ± 3°C)
Выходная мощность
Номинальная мощность-10 дБм
Абсолютная погрешность установки уровня генератора -10 дБм30 кГц … 20 ГГц           ±1,5 дБ
>20 ГГц … 26,5 ГГц           ±2,5 дБ
Диапазон установки мощности генератора в диапазонах частот (Ps)30 кГц … 100 кГц           -45 дБм … -11 дБм
>100 кГц … 25 МГц           -45 дБм … -5 дБм
>25 МГц … 20 ГГц           -45 дБм … -1 дБм
>20 ГГц … 26,5 ГГц           -45 дБм … -8 дБм
Дискретность установки мощности генератора0,05 дБ
Нелинейность амплитудной характеристики генератора (для уровня ≥-20 дБм)30 кГц … 26,5 ГГц           ±1 дБ
>20 ГГц … 26,5 ГГц           ±2 дБ
Чистота выходного сигнала измерительного порта
Гармоники (2-я и 3-я) при 0 дБм100 кГц … 26,5 ГГц           < -10 дБн
Негармонические колебания (при 0 дБм)< -20 дБн
ВХОД ИЗМЕРИТЕЛЬНОГО ПОРТА
Входная мощность
Максимальная входная мощность+10 дБм
Защита входа+27 дБм (ВЧ) или 35 В (постоянный ток)
Абсолютная погрешность измерения уровня мощности (при уровне входного сигнала -15 дБм)в режиме векторного анализатора цепей
30 кГц … 1 ГГц           ±1,5 дБ
>1 ГГц … 20 ГГц           ±2,0 дБ
>20 ГГц … 26,5 ГГц           ±2,5 дБ
в режиме анализатора спектра (при установленной опции SA)
30 кГц … 1 ГГц           ±1,5 дБ
>1 ГГц … 20 ГГц           ±2,0 дБ
>20 ГГц … 26,5 ГГц           ±2,5 дБ
Нелинейность приемного тракта при измерении уровня входной мощности0,5 дБ
Уровень собственного шума приемников, нормализованный к полосе 10 Гц, в диапазоне частот (Nf)30 кГц … 50 кГц           -70 дБм
>50 кГц … 200 кГц           -90 дБм
>200 кГц … 6,2 ГГц           -100 дБм
>6,2 ГГц … 9 ГГц           -90 дБм
>9 ГГц … 22 ГГц           -100 дБм
>22 ГГц … 26,5 ГГц           -80 дБм
Перекрестные потери30 кГц … 100 кГц           -95 дБ
>100 кГц … 6 ГГц           -75 дБ
>6 ГГц … 9 ГГц           -80 дБ
>9 ГГц … 20 ГГц           -95 дБ
>20 ГГц … 26,5 ГГц           -60 дБ
СКО результатов измерений
Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициента передачи и отраженияМодуль: 30 кГц … 26,5 ГГц           1 дБ
Фаза: 30 кГц … 26,5 МГц           5°
Нескорректированные характеристики анализаторов (без использования калибровочных наборов)
 30 кГц … 300 кГц>300 кГц … 1 ГГц>1 … 6 ГГц>6 … 26,5 ГГц
Направленность (Ed)15 дБ15 дБ16 дБ16 дБ
Согласование источника (Es)11 дБ16 дБ16 дБ18 дБ
Согласование нагрузки (El)5 дБ5 дБ10 дБ7 дБ
Неравномерность коэффициента отражения (Er)±1,4 дБ±1,4 дБ±1 дБ±1 дБ
Неравномерность коэффициента передачи (Et)±1,4 дБ±1,4 дБ±1 дБ±1 дБ
Корректированные характеристики анализаторов (с использованием калибровочных наборов), полоса пропускания 10 Гц, без применения усреднения
 30 кГц … 3 ГГц>3 ГГц … 6 ГГц>6 … 26,5 ГГц
Направленность (Ed)41 дБ39 дБ37 дБ
Согласование источника (Es)36 дБ30 дБ29 дБ
Согласование нагрузки (El)41 дБ37 дБ35 дБ
Неравномерность коэффициента отражения (Er)±0,004 дБ±0,003 дБ±0,004 дБ
Неравномерность коэффициента передачи (Et)±0,06 дБ±0,09 дБ±0,11 дБ
Температурная стабильность
Амплитуда30 кГц … 9 ГГц           ± 0,01 дБ/°C
>9 ГГц … 26,5 ГГц           ± 0,05 дБ/°C
Фаза30 кГц … 9 ГГц           ± 0,1 °/°C
>9 ГГц … 26,5 ГГц           ± 0,3 °/°C
Время развертки
Старт: 30 кГц
Стоп: 14 ГГц/ 26,5 ГГц
Полоса ПЧ: 500 кГц		Точки20140116016401
2-порт кал.28 мс28 мс75 мс300 мс
Старт: 30 кГц
Стоп: 14 ГГц/ 26,5 ГГц
Полоса ПЧ: 100 кГц		Точки20140116016401
2-порт кал.30 мс30 мс85 мс340 мс
Старт: 30 кГц
Стоп: 14 ГГц/ 26,5 ГГц
Полоса ПЧ: 10 кГц		Точки20140116016401
2-порт кал.60 мс70 мс350 мс1400 мс
Старт: 30 кГц
Стоп: 14 ГГц/ 26,5 ГГц
Полоса ПЧ: 1 кГц		Точки20140116016401
2-порт кал.300 мс500 мс2500 мс10000 мс
Верхняя панель
Измерительные порты3,5 мм (NMD-вилка), 50 Ом.
Защита входа: +27 дБм (ВЧ) или 35 В (постоянный ток)
Вход GPS антенныSMA (розетка), 3,3 В, 50 Ом
Выход сигнала смещенияSMB (розетка), 12 … 32 В, 0,1 В шаг
Вход синхросигналаBNC-тип (розетка), 5 В TTL, 1 кОм
Вход внешнего опорного сигналаBNC-тип (розетка), 50 Ом, 10 МГц, -5 дБм … 10 дБм
Общие данные
ИнтерфейсUSB (USBTMC), опция GPIB (USB – GPIB адаптер), LAN
Видео выходHDMI/VGA/DP
ЭкранЦветной сенсорный ЖК, диагональ 21,34 см, разрешение 800x600
Питание*Встроенная аккумуляторная батарея, до 4-х часов работы.
От сети 100 … 240 В (50/60 Гц), 100 … 120 В (400 Гц), автовыбор
Потребляемая мощностьне более 75 Вт
Габаритные размеры310 х 215 х 78,5 мм
Масса (не более)3,2 кг
Условия эксплуатации0 … 40 °С, относительная влажность до 85%

* ВНИМАНИЕ: Для включения и работы прибора, сначала необходимо установить аккумуляторную батарею. Без установленной аккумуляторной батареи прибор не работает, даже при подключении через адаптер питания.

Комплект поставки АКИП-6608/1

№НаименованиеКоличество
1Анализатор цепей векторный АКИП-6608/11

Дополнительная комплектация АКИП-6608/1

(Поставляется за отдельную плату)

№Наименование
1SHN900-TDA Программная опция анализа во временной области (TDA)
2SHN900-TDR Программная опция рефлектометра (TDR)
3SHN900-SA Программная опция анализатора спектра
4F603ME Механический калибровочный комплект, тип 3,5 / SMA (папа), 50 Ом, 4 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
5F603FE Механический калибровочный комплект, тип 3,5 / SMA (мама), 50 Ом, 4 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
6F604MS Механический калибровочный комплект, тип 3,5 / SMA (папа), 50 Ом, 9 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
7F604FS Механический калибровочный комплект, тип 3,5 / SMA (мама), 50 Ом, 9 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
8F604TS Механический калибровочный комплект, тип 3,5 / SMA (папа и мама), 50 Ом, 9 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
9F606TS Механический калибровочный комплект, тип 3,5 / SMA (папа и мама), 50 Ом, 27 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
10SEM5000A Модуль электронной калибровки. Конкретная модель модуля выбирается при заказе
11ADP-18 Дифференциальный TDR пробник. Полоса пропускания 18 ГГц. Регулируемый зазор наконечников
12ADP-26 Дифференциальный TDR пробник. Полоса пропускания 26,5 ГГц. Регулируемый зазор наконечников
13ASP-18 Несимметричный TDR пробник. Полоса пропускания 18 ГГц. Регулируемый зазор наконечников
14ASP-26 Несимметричный TDR пробник. Полоса пропускания 26,5 ГГц. Регулируемый зазор наконечников
15N-SMA-18L Кабельная сборка, N папа - SMA папа, 50 Ом, 18 ГГц, длина 1 метр
16N-N-18L Кабельная сборка, N папа - N папа, 50 Ом, 18 ГГц, длина 1 метр
17SMA-SMA-18L Кабельная сборка, SMA папа - SMA папа, 50 Ом, 18 ГГц, длина 1 метр
18Адаптер GPIB - USB Кабель-адаптер для перехода с USB интерфейса на GPIB
19ANT-GPS1 GPS антенна, коннектор SMA-папа, длина кабеля 100 см
По запросу
По запросу
По запросу
По запросу
По запросу
По запросу
