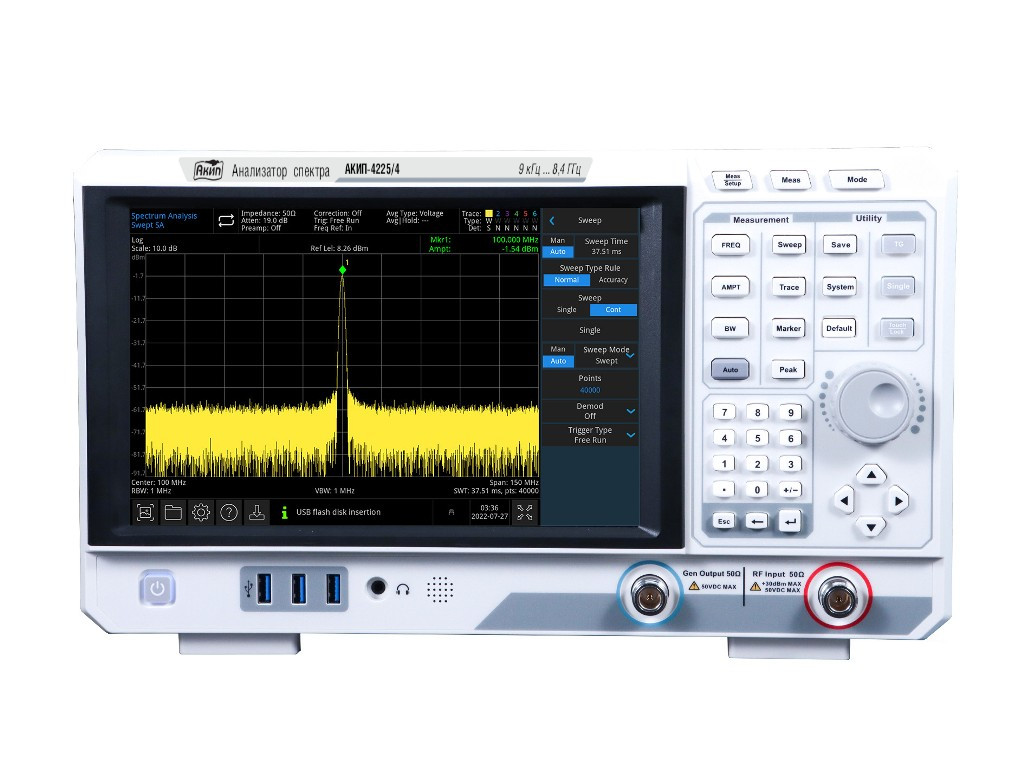

АКИП-4225/4 анализатор спектра
Гарантия: 12 мес.
Госреестр РФ: 96574-25
Межповерочный интервал: 12 мес.
Бренд: АКИП
Параметр | Значение | |||||
АКИП-4225/1 | АКИП-4225/2 | АКИП-4225/3 АКИП-4225/4 |
||||
ЧАСТОТНАЯ ХАРАКТЕРИСТИКА | ||||||
Частотный диапазон | 9 кГц … 2,1 ГГц | 9 кГц … 3,6 ГГц | 9 кГц … 8,4 ГГц | |||
Разрешение | 1 Гц | |||||
Погрешность частоты опорного генератора | ±1*10-6 | |||||
Температурная нестабильность частоты опорного генератора | ±1*10-6 | |||||
Погрешность измерения частоты f встроенным частотомером | ±((δ0+δt)·f+1), где δ0 – погрешность опорного генератора δt – температурная нестабильность опорного генератора |
|||||
Погрешность измерения частоты маркером | ±((δ0+δt)·Fизм+0,01·Fобзор+0,1·FПЧ +kм), где δ0 – погрешность опорного генератора δt – температурная нестабильность опорного генератора Fобзор – полоса обзора, Гц FПЧ– полоса пропускания фильтра ПЧ, Гц kм – разрешение по частоте в режиме измерения маркером, Гц |
|||||
Полоса обзора | 0; 100 Гц … до максимальной частоты в зависимости от модели | |||||
Плотность фазовых шумов | АКИП-4225/1, АКИП-4225/2 -93 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -89 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -115 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц АКИП-4225/3, АКИП-4225/4 -93 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -89 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -110 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц |
|||||
Скорость развертки | 1 мс … 4000 с Fобзор ≠ 0; 1 мкс … 4000 с Fобзор = 0 | |||||
ПОЛОСА ПРОПУСКАНИЯ | ||||||
Полоса пропускания ПЧ | 1 Гц … 3 МГц (шаг 1-3-10) | |||||
Погрешность полос пропускания фильтров ПЧ (Гц) | <0,05·FПЧ | |||||
Коэффициент прямоугольности фильтров ПЧ | 4,8 по уровням -60 дБ и -3 дБ | |||||
Полоса пропускания видео | 1 Гц…3 МГц (шаг 1-3-10) | |||||
УРОВЕНЬ | ||||||
Диапазон частот при измерении уровня | от 10 МГц до максимальной частоты в зависимости от модели | |||||
Аттенюатор | 0 … 51 дБ ( шаг 1 дБ) | |||||
Предусилитель | 20 дБ | |||||
Максимальный входной уровень | ± 50 Впост ≤+33 дБм (не более 3 минут, частота ≥10 МГц, аттенюатор 20 дБ) | |||||
Опорный уровень | -100 дБм…+30 дБм (шаг 1 дБ) | |||||
Средний уровень собственного шума (DANL) | ||||||
100 кГц…500 кГц >500 кГц…1 МГц >1 МГц…10 МГц >10 МГц…200 МГц >200 МГц…1,5 ГГц >1,5 МГц…3,2 ГГц >3,2 МГц…4,5 ГГц |
АКИП-4225/1, АКИП-4225/2 | |||||
С выключенным предусилителем -108 дБм -120 дБм -127 дБм -142 дБм -143 дБм -140 дБм -135 дБм |
С включенным предусилителем -130 дБм -145 дБм -155 дБм -162 дБм -161 дБм -159 дБм -155 дБм |
|||||
100 кГц…500 кГц >500 кГц…1 МГц >1 МГц…10 МГц >10 МГц…200 МГц >200 МГц…1,5 ГГц >1,5 МГц…3,2 ГГц >3,2 МГц…4,5 ГГц >4,5 МГц…6,2 ГГц >6,2 МГц…7,5 ГГц >7,5 МГц…8,4 ГГц |
АКИП-4225/1, АКИП-4225/2 | |||||
С выключенным предусилителем -108 дБм -114 дБм -124 дБм -144 дБм -143 дБм -142 дБм -139 дБм -134 дБм -138 дБм -139 дБм |
С включенным предусилителем -130 дБм -135 дБм -146 дБм -162 дБм -162 дБм -160 дБм -157 дБм -153 дБм -155 дБм -154 дБм |

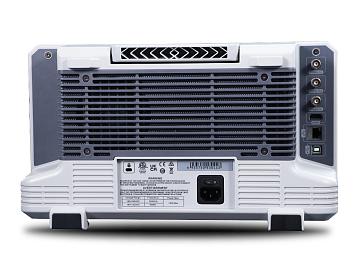

|||||
Параметры нормируются при условиях: аттенюатор 0 дБ, RBW 1 Гц, усреднение ≥ 50 | ||||||
Неравномерность АЧХ относительно уровня сигнала на частоте 50 МГц | Аттенюатор 20 дБ, предусилитель выключен 9 кГц … 3,6 ГГц: ± 0,6 дБ >3,6 ГГц … 8,4 ГГц: ± 0,8 дБ Аттенюатор 20 дБ, предусилитель включен 100 кГц … 3,6 ГГц: ± 1,0 дБ >3,6 ГГц … 8,4 ГГц: ± 1,2 дБ |
|||||
Пределы допускаемой абсолютной погрешности измерений уровня из-за переключения аттенюатора | относительно опорного значения 20 дБ, при частоте 50 МГц ±0,7 в диапазон ослаблений до 10 дБ ±0,5 в диапазоне ослаблений свыше 10 дБ (включительно) |
|||||
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц | С выключенным предусилителем: ± 0,4 дБ (вх. уровень -20 дБм) С включенным предусилителем: ± 0,5 дБ (вх. уровень -40 дБм) |
|||||
Полная допускаемая абсолютная погрешность измерения уровня | ± (0,4 дБ + АЧХ) Параметры нормируются при условиях: температура +20…+30 °С, f>100 кГц, входной уровень: -50 дБм … 0 дБм, RBW 1 кГц, аттенюатор 20 дБ, предусилитель выкл. | |||||
КСВ | ≤ 1,8 | |||||
Гармонические искажения второго порядка | - 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ |
|||||
Интермодуляционные искажения третьего порядка | +9 дБм: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
|||||
Паразитные сигналы, связанные с входным сигналом | Уровень на смесителе -30 дБм | |||||
Уровень помех, не связанных с входом | Входной порт 50 Ом, аттенюатор 0 дБ | |||||
ТРЕКИНГ ГЕНЕРАТОР* ОПЦИЯ (НЕДОСТУПЕН ДЛЯ АКИП-4225/3) | ||||||
Диапазон частот | 10 МГц…2,1 ГГц | 10 МГц…3,6 ГГц | 10 МГц…8,4 ГГц | |||
Дискретность установки | 10 Гц | |||||
Выходной уровень | -40 дБм…0 дБм (разреш 0,5 дБ) | |||||
Неравномерность АЧХ | ± 3 дБ | |||||
ЭМС (ОПЦИЯ) | ||||||
Полоса пропускания ПЧ | 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) | |||||
Детектор | Пиковый, Среднее значение, Квазипиковый | |||||
РАСШИРЕННЫЕ ИЗМЕРИТЕЛЬНЫЕ ФУНКЦИИ | ||||||
Виды измерений | Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, измерение гармоник (до 10), спектрограмма, TOI | |||||
АНАЛИЗ АНАЛОГОВЫХ МОДУЛЯЦИЙ (ОПЦИЯ) | ||||||
Диапазон частот несущей | 2 МГц … 2,1 ГГц | 2 МГц … 3,6 ГГц | 2 МГц … 8,4 ГГц | |||
Погрешность измерения мощности несущей | ±2 дБ | |||||
Диапазон мощности несущей | -30 дБм … 20 дБм | |||||
АМ модуляция | Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты: 1 Гц при частоте <0,1% при частота ≥1 кГц Глубина модуляции: 5% … 95% Погрешность измерения глубины: ±4 % |
|||||
ЧМ модуляция | Частота модуляции: 20 Гц … 200 кГц Погрешность измерения частоты: 1 Гц при частоте <0,1% при частота ≥1 кГц Девиация частоты: 1 кГц … 400 кГц Погрешность измерения девиации: ±4 % |
|||||
АНАЛИЗ ЦИФРОВЫХ МОДУЛЯЦИЙ (ОПЦИЯ) | ||||||
Диапазон частот несущей | 2 МГц … 2,1 ГГц | 2 МГц … 3,6 ГГц | 2 МГц … 8,4 ГГц | |||
Виды модуляций | ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256 |
|||||
Длинна | 16…4096 | |||||
Кол-во символов | 4, 6, 8, 10, 12, 14, 16 | |||||
Скорость | 1 квыб … 2.5 Mвыборок | |||||
ВХОДЫ | ||||||
ВЧ вход | Соединитель N-типа; 50 Ом | |||||
Трекинг генератор | Соединитель N-типа; 50 Ом | |||||
Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм | |||||
Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм | |||||
Внешняя синхронизация | Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) | |||||
ДУ | LAN, USB (2 шт.) | |||||
Видео выход | HDMI | |||||
ОБЩИЕ ДАННЫЕ | ||||||
Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ | |||||
Дисплей | Сенсорный емкостной ЖК, 25,65 см, разрешение 1280х800 | |||||
Напряжение питания | 100…240 В (50/ 60 Гц), 100…120 В (400 Гц) | |||||
Условия эксплуатации | 0…+40 °С | |||||
Габаритные размеры | 378 х 218 х 120 мм (Ш × В × Г) | |||||
Вес | ≤ 4,55 кг |
* Трекинг генератор для моделей АКИП-4225/1 и АКИП-4225/2 доступен в виде программной опции. Для модели АКИП-4225/3 трекинг генератор недоступен. Для модели АКИП-4225/4 трекинг генератор идет в стандартной комплектации.
№ | Наименование | Количество |
1 | Анализатор спектра АКИП-4225/4 | 1 |
(Поставляется за отдельную плату)
№ | Наименование |
1 | UTS3000B-AMK Программная опция расширенного набора измерений |
2 | UTS3000B-EMI Программная опция для ЭМС измерений: квазипиковый детектор и фильтры ЭМС (200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)) |
3 | UTS3000B-AMA Программная опция анализа аналоговых модуляций АМ, ЧМ |
4 | UTS3000B-VSA Программная опция анализа цифровых модуляций ASK, FSK, MSK, PSK, QAM |
5 | UT-CK01 Набор аксессуаров: кабель N(вилка) – SMA (вилка), 6 ГГц, 0,7 м; кабель N(вилка) – N(вилка), 6 ГГц, 0,7 м; адаптер (х2) N (вилка) – SMA (розетка), 6 ГГц; адаптер (х2) N (вилка) – BNC (розетка), 6 ГГц; антенна штыревая (х2), диапазон частот 2400…2500 МГц; антенна штыревая (х2), диапазон частот 824…960 МГц |
6 | UTS-EMI01 Набор для тестирования на ЭМС: кабель SMA-SMB, 50 Ом; адаптер N (вилка) – SMA (розетка), 6 ГГц; пробники ближнего поля (х4), диапазон частот 30 МГц…3 ГГц. |
