ПВЕ-330 выпускается в двух модификациях: ПВЕ-330 класс точности 0.05 и ПВЕ-330 класс точности 0.1.
ПВЕ-330 предназначен для преобразования высоких напряжений переменного тока на входе в низкое напряжение на выходе с постоянным коэффициентом преобразования.
Область применения ПВЕ-330:

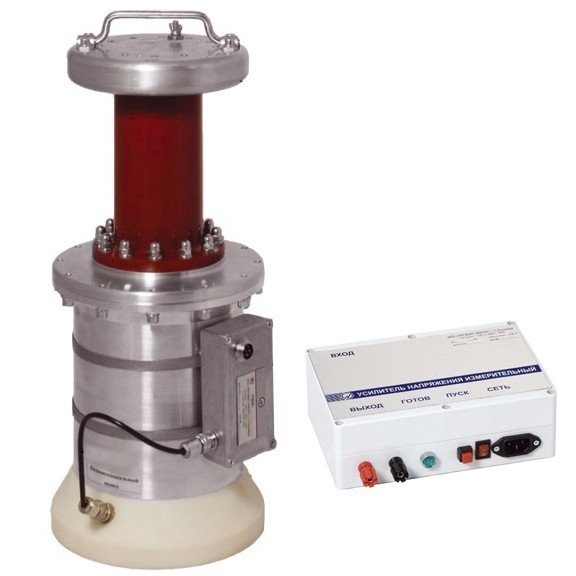

ПВЕ-330 состоит из двух блоков: блока первичного преобразователя ПП (газонаполненный конденсатор КИ с электронным модулем преобразователя ток-напряжение ПТН) и блока измерительного усилителя напряжения УИН.
Высокое первичное напряжение подключается к высоковольтному электроду конденсатора. Переменный ток с конденсатора поступает на вход преобразователя ток-напряжение ПТН. Переменное напряжение с выхода ПТН поступает на быстродействующий усилитель напряжения, который повышает напряжение до номинального вторичного. Питание на ПТН поступает от усилителя УИН. ПВЕ в настройках не нуждается.
| Параметр | Значение | |
| Диапазоны основных погрешностей измерения | ||
| Номинальное первичное напряжение, кВ | 330/√3 | |
| Номинальное вторичное напряжение, В | 110/√3 | |
| Пределы допускаемой основной погрешности измерений | ||
| Класс точности 0,1 | Напряжения, % | ±0,1 |
| Угловой, мин | ±5 | |
| Класс точности 0,05 | Напряжения, % | ±0,05 |
| Угловой, мин | ±3 | |
| Диапазон измерения входного напряжения | от 40 до 120 % от номинального | |
| Дополнительная температурная погрешность в рабочих условиях применения | не превышает 100 % от основной погрешности | |
| Технические характеристики УИН (УИНД) | ||
| Габариты УИН (высота х ширина х глубина), мм | (80 х 185 х 225) ±5 | |
| Масса УИН, кг, не более | 1,5 | |
| Сопротивление нагрузки, не менее, кОм | 100 | |
| Емкость нагрузки, не более, нФ | 5,0 | |
| Потребляемая мощность (от сети), В·А, не более | 10 | |
| Технические характеристики ПП | ||
| Номинальное первичное напряжение, кВ | 330/√3 | |
| Испытательное напряжение в течение 1 мин, кВ | 267 | |
| Избыточное давление заполне ния газом SF6, МПа | номинальное | 0,35 |
| минимальное | 0,25 | |
| Габариты конденсатора (высота х диаметр), мм | 1100 х 350 | |
| Масса, кг, не более | 45 | |
| Общие характеристики | ||
| обеспечивает технические характеристики по истечении времени установления рабочего режима | составляющего не менее 30 мин | |
| Время непрерывной работы | не более 4 часов с перерывом не менее 1 часа | |
| Среднее время наработки на отказ, T0 | не менее 8000 час | |
| Средний срок службы, TСЛ | не менее 10 лет | |
| Питание | от сети переменного тока (220 ± 20) В, (50 ± 0,5) Гц, при коэффициенте несинусоидальности не более 5%, через кабель питания | |
| Условия эксплуатации | ||
| Рабочий диапазон температур окружающего воздуха, °C | от 5 до 35 | |
| Рабочая относительная влажность при температуре окружающего воздуха 30°C, не более, % | 90 | |
| Рабочий диапазон атмосферного давления, кПа | 70 – 106,7 | |
| № | Наименование | Количество |
| 1 | Блок первичного преобразователя ПП | 1 |
| 2 | Блок усилителя УИН | 1 |
| 3 | Кабель измерительный К2 | 1 |
| 4 | Кабель К1 | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Методика поверки | 1 |
| 7 | Ящик упаковочный | 1 |
| 8 | Кабель некоронирующий (или изолированный) высоковольтный К4 | 1 |
| Артикул: | Фото: | Наименование: | Цена: | ||
| 1. | 708544 |  | УИН-220 — усилитель к ПВЕ-330 | 650 000 Р |
