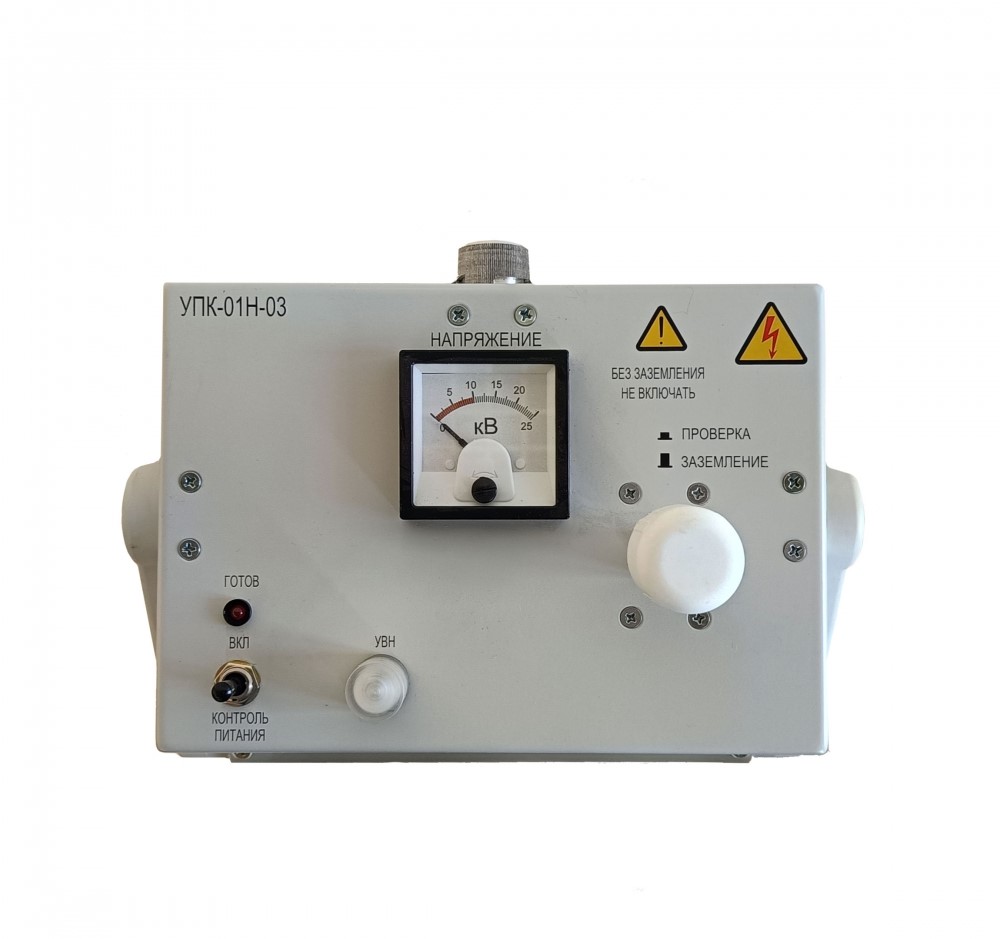

УПК-01Н-03 — указатель повреждения кабеля

УПК-01Н-03 — указатель повреждения кабеля
УПК-01Н-03 — указатель повреждения кабеля
УПК-01Н-03 — указатель повреждения кабеля
УПК-01Н-03 — указатель повреждения кабеля
Артикул: 322086
Модель: УПК-01Н-03
Гарантия: 12 мес.
Бренд: Прочие (Россия и СНГ)

Назначение указателя повреждения кабеля УПК-01Н-03:

Прибор УПК-02Н-03 предназначен для оперативного контроля состояния изоляции компонентов высоковольтной аппаратуры с рабочим напряжением от 3 до 15 КВ (кабелей, электродвигателей, трансформаторов, изоляторов, переключателей), применяемой в городских электросетях, а также в системах энергоснабжения промышленных предприятий, кораблей, самолетов.

Выпускаются три прибора в унифицированном корпусе – УПК-01Н-03УПК-02Н-03УПК-04М (высоковольтный мегаомметр). В комплект каждого входят изолирующая штанга с кабелем для присоединения прибора к нагрузке, заземляющий проводник со струбциной и зарядное устройство.

Принцип работы указателя повреждения кабеля УПК-01Н-03:

Работа УПК-02Н-03 основана на контроле напряжения выхода прибора при подключении к нему нагрузки с различной величиной токов утечки Iут. В зависимости от величины Iут напряжение выхода уменьшается в той или иной степени. При токе утечки Iут >1,2 мА, что соответствует сопротивлению изоляции менее 10 МОм), напряжение выхода падает ниже 10 кB, что регистрируется контрольным прибором. Предусмотрено также измерение тока утечки.

лятора.



Технические характеристики указателя повреждения кабеля УПК-01Н-03:

Параметр Значение
Базовый блок
Напряжение выхода, нестабилизированное, холостой ход не менее 17 кB
при токе нагрузки до 1,2 мА не менее 10 кB
Полярность относительно корпуса прибора   положительная
Диапазон измерения тока (два диапазона)         0 - 500 мкА, 0 - 10 мА
Время зарядки в/в кабеля длиной до 2,5 км при токе утечки до 1 мА до U=10 KB не более 10 с
Время разрядки в/в кабеля длиной до 2,5 км не более 10 с
Питание автономное от аккумулятора
Число рабочих циклов без подзарядки аккумулятора не менее 50
Масса с аккумулятором не более 6 кг
Габариты 170х240х230 мм
Диапазон температуры окружающей среды -20 °C - +40 °C
Влажность     до 80%
Штанга
Длина не менее 1200 мм
Длина высоковольтного соединительного кабеля не менее 3000 мм
Проводник заземления со струбциной
Длина проводника заземления не менее 1500 мм
Сечение проводника заземления   4 мм2
Блок зарядки УПК
Цепь зарядки:
Номинальное напряжение 14,7 В
Максимальный ток заряда аккумулятора 800 мА
Габариты 110х65х95 мм
Габариты 0,5 кг

Комплект поставки УПК-01Н-03

Наименование Количество
1 Базовый блок УПК-01Н-03 1
2 Штанга изолирующая с кабелем 1
3 Зарядное устройство "Сонар" 1
4 Проводник заземления со струбциной 1
5 Руководство по эксплуатации 1
