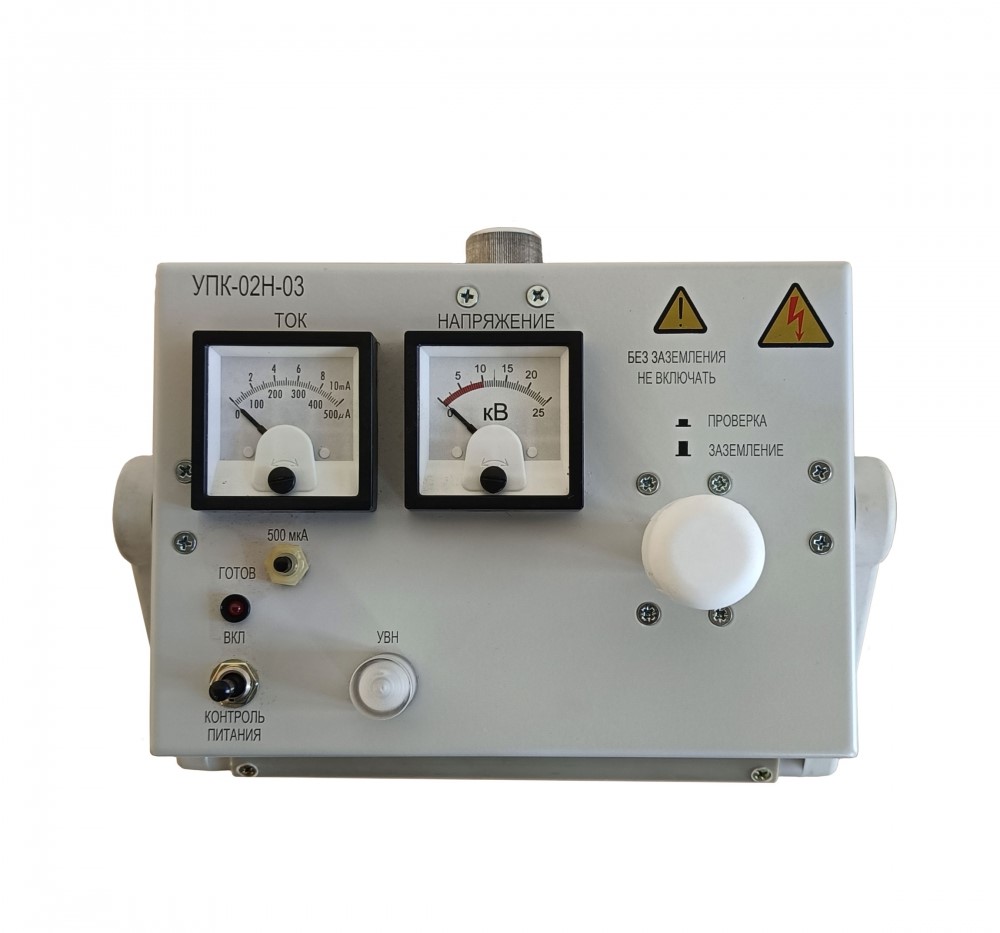

Назначение указателя повреждения кабеля УПК-02Н-03:
Прибор УПК-02Н-03 предназначен для оперативного контроля состояния изоляции компонентов высоковольтной аппаратуры с рабочим напряжением от 3 до 15 КВ (кабелей, электродвигателей, трансформаторов, изоляторов, переключателей), применяемой в городских электросетях, а также в системах энергоснабжения промышленных предприятий, кораблей, самолетов.
Выпускаются три прибора в унифицированном корпусе – УПК-01Н-03, УПК-02Н-03, УПК-04М (высоковольтный мегаомметр). В комплект каждого входят изолирующая штанга с кабелем для присоединения прибора к нагрузке, заземляющий проводник со струбциной и зарядное устройство.
Принцип работы указателя повреждения кабеля УПК-02Н-03:
Работа УПК-02Н-03 основана на контроле напряжения выхода прибора при подключении к нему нагрузки с различной величиной токов утечки Iут. В зависимости от величины Iут напряжение выхода уменьшается в той или иной степени. При токе утечки Iут >1,2 мА, что соответствует сопротивлению изоляции менее 10 МОм), напряжение выхода падает ниже 10 кB, что регистрируется контрольным прибором. Предусмотрено также измерение тока утечки.
Технические характеристики указателя повреждения кабеля УПК-02Н-03:
| Параметр | Значение |
| Базовый блок | |
| Напряжение выхода, нестабилизированное, холостой ход | не менее 17 кB |
| при токе нагрузки до 1,2 мА | не менее 10 кB |
| Полярность относительно корпуса прибора | положительная |
| Диапазон измерения тока (два диапазона) | 0 - 500 мкА, 0 - 10 мА |
| Время зарядки в/в кабеля длиной до 2,5 км при токе утечки до 1 мА до U=10 KB | не более 10 с |
| Время разрядки в/в кабеля длиной до 2,5 км | не более 10 с |
| Питание | автономное от аккумулятора |
| Число рабочих циклов без подзарядки аккумулятора | не менее 50 |
| Масса с аккумулятором | не более 6 кг |
| Габариты | 170х240х230 мм |
| Диапазон температуры окружающей среды | -20 °C - +40 °C |
| Влажность | до 80% |
| Штанга | |
| Длина | не менее 1200 мм |
| Длина высоковольтного соединительного кабеля | не менее 3000 мм |
| Проводник заземления со струбциной | |
| Длина проводника заземления | не менее 1500 мм |
| Сечение проводника заземления | 4 мм2 |
| Блок зарядки УПК | |
| Цепь зарядки: | |
| Номинальное напряжение | 14,7 В |
| Максимальный ток заряда аккумулятора | 800 мА |
| Габариты | 110х65х95 мм |
| Габариты | 0,5 кг |
Комплект поставки УПК-02Н-03
| № | Наименование | Количество |
| 1 | Базовый блок УПК-02Н-03 | 1 |
| 2 | Штанга соединительная с кабелем | 1 |
| 3 | Зарядное устройство "Сонар" | 1 |
| 4 | Проводник заземления со струбциной | 1 |
| 5 | Руководство по эксплуатации | 1 |
| Артикул: | Фото: | Наименование: | Цена: | ||
| 1. | 317023 |  | ПН-20 (со штангой 1,1 м) - устройство испытательное | 108 798 Р | |
| 2. | 715090 |  | ПН-20 (со щупом) - устройство испытательное | 107 184 Р | |
| 3. | 322085 |  | УПК-04М — указатель повреждения кабеля | 112 800 Р |
